同志科技推出高速視覺貼片機M6D/M6,穩定貼裝0402元件
時間:2020-05-21 17:10 來源:未知 作者:admin
點擊:次

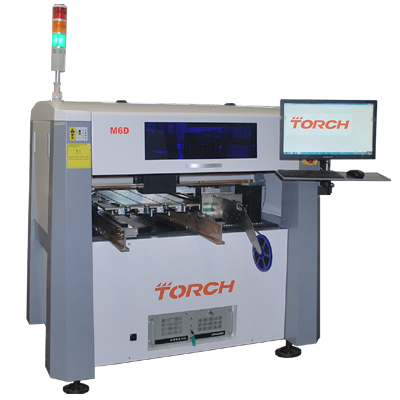

	  M6D
	  十二/六頭高速視覺貼片機——M6D/M6
	  北京中科同志科技股份有限公司專業從事SMT設備領域研發及生產,擁有多年的行業經驗,研發的小型高速視覺貼片機M6(6頭)、M6D(12頭)經過升級測試可以穩定貼裝0402以上阻容件及各種LED芯片,同時滿足SOP、SOT、PLCC、QFP等芯片的貼裝,M系列貼版機體積小巧,貼裝穩定,價格低廉,適合于中小型企業,科研院所貼裝電源板、帶電源吸頂燈、LED 顯示屏、帶電源環形燈、球泡燈、遙控板、各種小家電主板等。

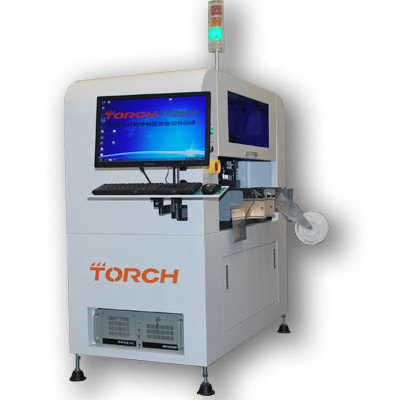

	  M6
	  歡迎大家來電咨詢:13701314315
	  技術參數——M6D/M6
	  M6D 技術參數
	  1 貼片頭數量12 組貼片頭
	  2 貼裝面積600mm×450mm
	  3 Z 軸最大移動范圍20mm
	  4 最大貼片速度(全視覺) 9000-11000cph
	  5 最大貼片速度(非視覺) 12000-14000cph
	  6 XY 軸分辨精度±0.01mm
	  7 重復貼片精度±0.05mm
	  8 對位方式視覺對位
	  9 可以貼裝元器件0402以上阻容件及各種LED芯片,同時滿足SOP、SOT、PLCC、QFP等芯片的貼裝
	  10 編程方式萬能數據自動/導入影像學習/鍵盤輸入
	  11 喂料器數量
	  MAX 38種GFTA-08喂料器(600mm×450mm)(標配);
	  MAX 66種GFTA-08喂料器(600mm×250mm);(選配)
	  MAX38種GFTA-08喂料器+2種IC盤(600mm×250mm);(選配)
	  12 操作系統WINDOWS XP、WIN7
	  13 壓縮空氣80psi(0.5Mpa,氣體流量≥200L/M
	  14 電源220V,50Hz,2KW
	  15 重量580kg
	  16 外形體積1550(L)×1300(W)×1300(H)
	  M6 技術參數
	  1、貼片頭數量:6 組貼片頭
	  2、貼裝面積:
	  50mm×50mm~350mm×350mm(標準配置)
	  50mm×50mm~600mm×600mm(選配,更換傳輸系統即可快速實現)
	  3、Z 軸最大移動范圍:15mm
	  4、視覺貼片速度:6500-7500 cph
	  5、非視覺貼片速度:9000-10000 cph
	  6、XY 軸分辨精度:±0.01mm
	  7、重復貼片精度:±0.05mm
	  8、對位方式:視覺對位
	  9、可以貼裝元器件:最小0402—sop24
	  10、編程方式:數據自動/導入影像學習/鍵盤輸入
	  11、原件種類:MAX 52種元器件
	  13、喂料器數量:
	  1.MAX52種電動喂料器(PCB:350*250mm);
	  2.MAX46種電動喂料器 (PCB:350*350mm);
	  3.MAX12種電動喂料器(PCB:600*600mm);
	  14、操作系統:WINDOWS XP/WIN7 32bit
	  15、壓縮空氣:80psi(0.5Mpa,氣體流量≥90L/M)
	  16、電源:220v,50Hz,1.5kw
	  17、重量:350kg
	  18 外形體積:
	  1400(L)×850(W)×1350(H)
